関西地区 機械メーカー 殿

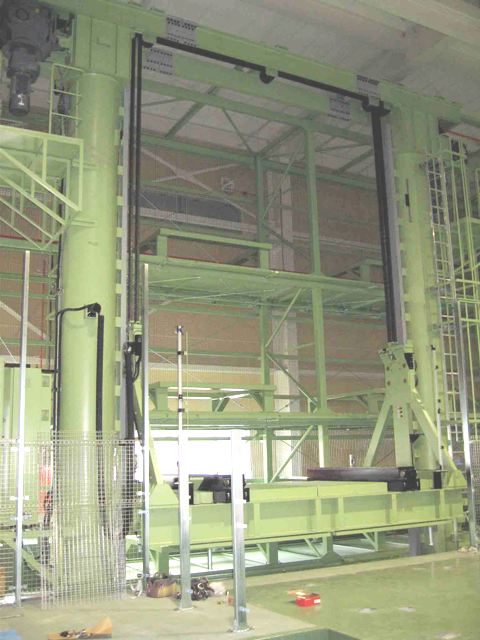

大型重量物ワーク搬送のFMSを構築しました。マシニングセンターにワークパレットを自動で供給回収ならびにワーク取付取り外しをする段取ステーションへ自動搬送するFMSシステムです。
重量仕様は定格荷重11t 吊り上げ荷重19tです。
段取ステーション⇒棚⇒大型工作機械⇒棚⇒段取ステーションといった流れで、複雑な多工程加工を自動搬送で完成させる大型機械加工ラインFMS、荒加工から仕上げ加工まで一貫した自動化システムで確かな品質の部品をつくりだされています。

大型ワークの機械加工に関しては、「作業者の安全性確保」「長時間連続加工による生産性向上」という大きな課題があります。



FMSを構築することで、「安全作業確保」「機械稼働率の最大化」というテーマを達成しています。24時間連続でトラブルの無い搬送品質は長年のキャリアを充分に活用して設計製作据付を行っています。重量ワークではありますが、工作機械メーカー様の協力もあり大型工作機械との受け渡し精度±1mmを実現しています。

・作業者の安全確保

重量物を取り扱う機械加工現場では、一般的には天井クレーンによる搬送が一般的です。スタッカクレーンで複数工程間を搬送することで安全的な作業システムを構築しました。

・機械稼働率の最大化

「機械稼働率の最大化」を実現するためには、「工作機械の停止時間」「加工手待ち時間」を短縮するかがポイントです。seibuDIOでは、加工済パレットと加工前パレットの短時間でのパレットチェンジを可能にしました(2面パレットチェンジ仕様の場合は待ち時間なし)。また、複数の渡り加工などにもスタッカクレーンを使い自動搬送を行います。

マシニングセンター、門型大型フライス盤、大型研磨機など各種工作機械に対応可能です。
