研削盤 精度
精度 データが表す精度を極めた加工精度
- 形状測定器 ： テーラーホブソン フォームタサーフPGIディメンション
- 真円度測定器 ：テーラーホブソン タリロンド595HS
- 輪郭形状測定器 ：東京精密 SURFCOM NEX040DX-12
加工精度
| 材質 | 超硬(G5) |
|---|---|
| 寸法 | Φ24×L15 |

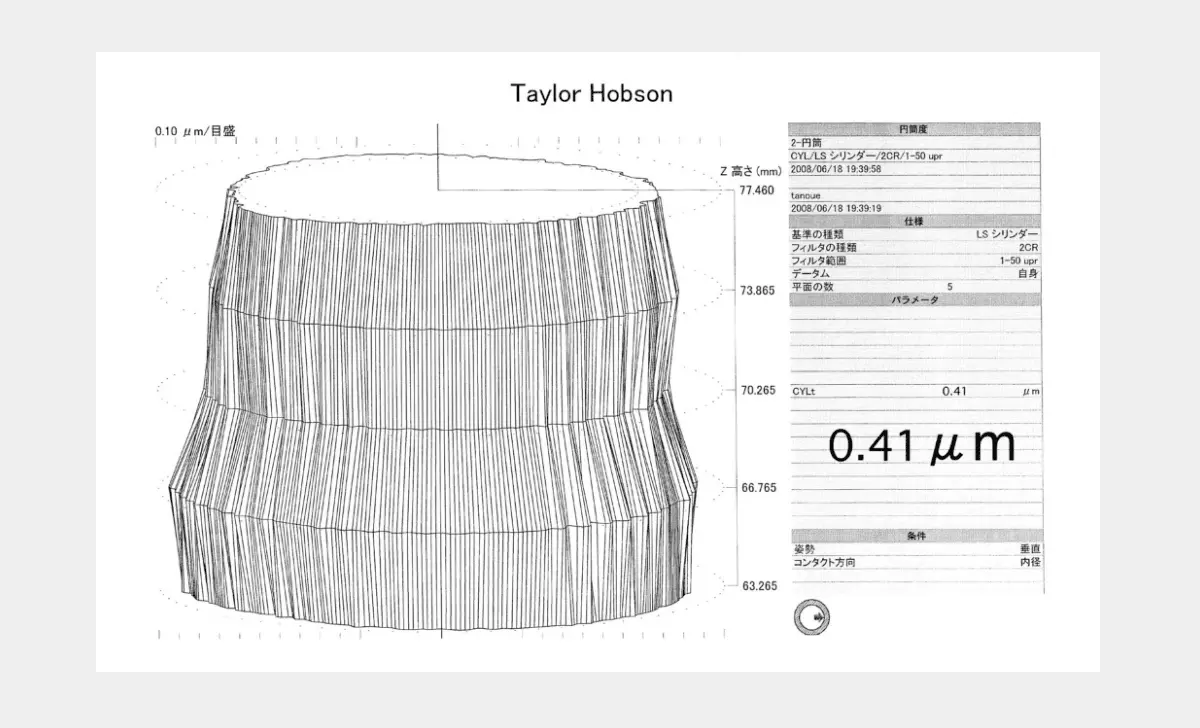

加工真円筒度
0.41µm/10mm

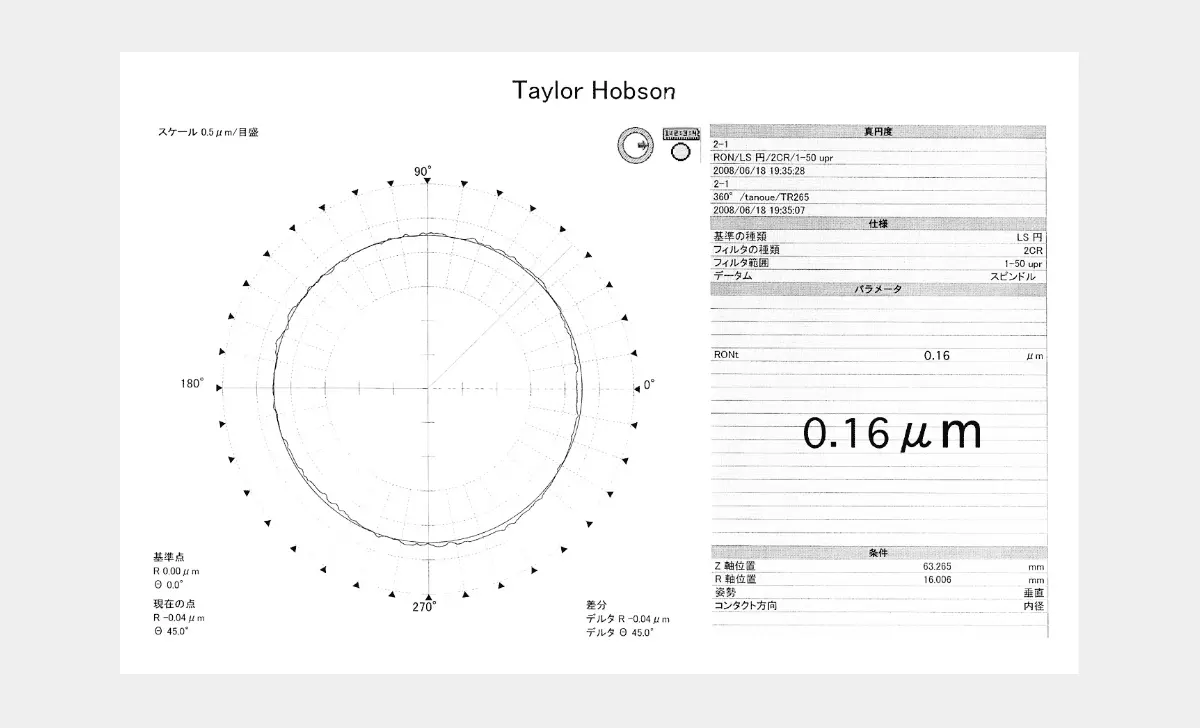

加工真円度
0.16µm
面粗度

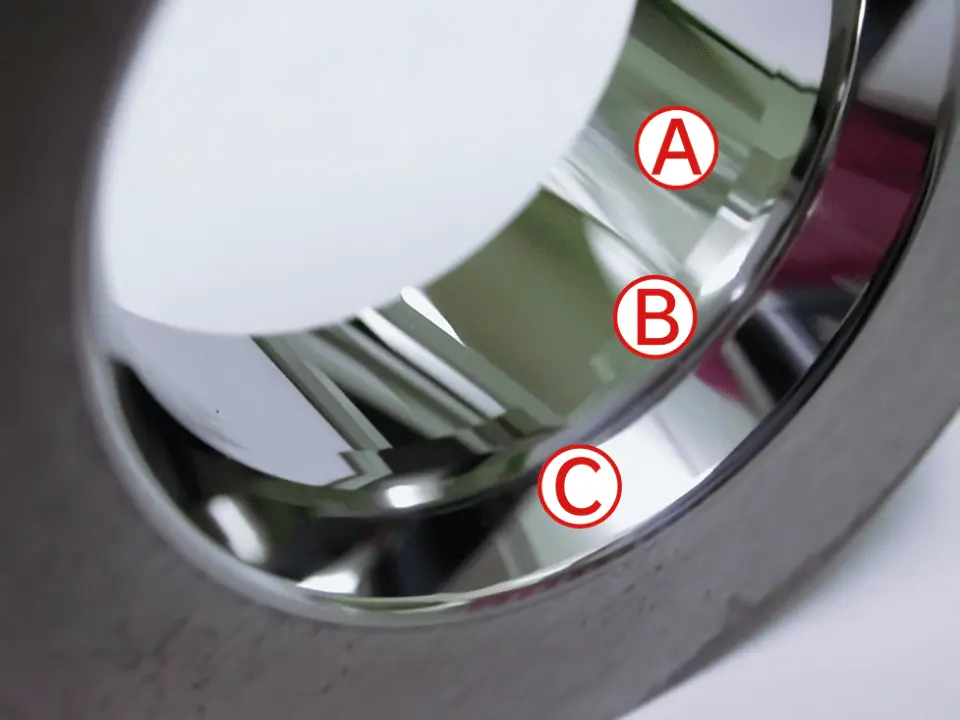

♯2,500砥石を使用した場合、「みがき」と同等の面粗さが得られます。

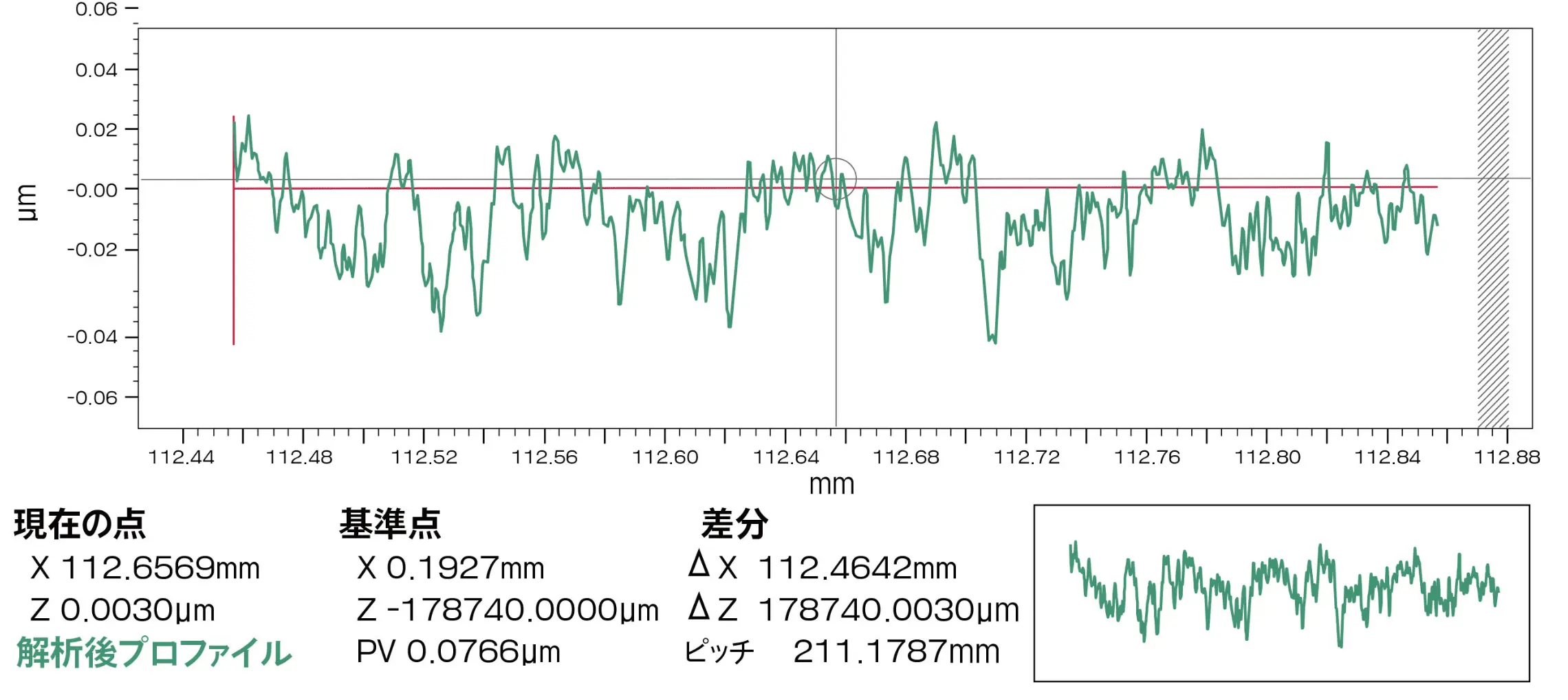

Ⓐストレート部
Rz 0.0820µm

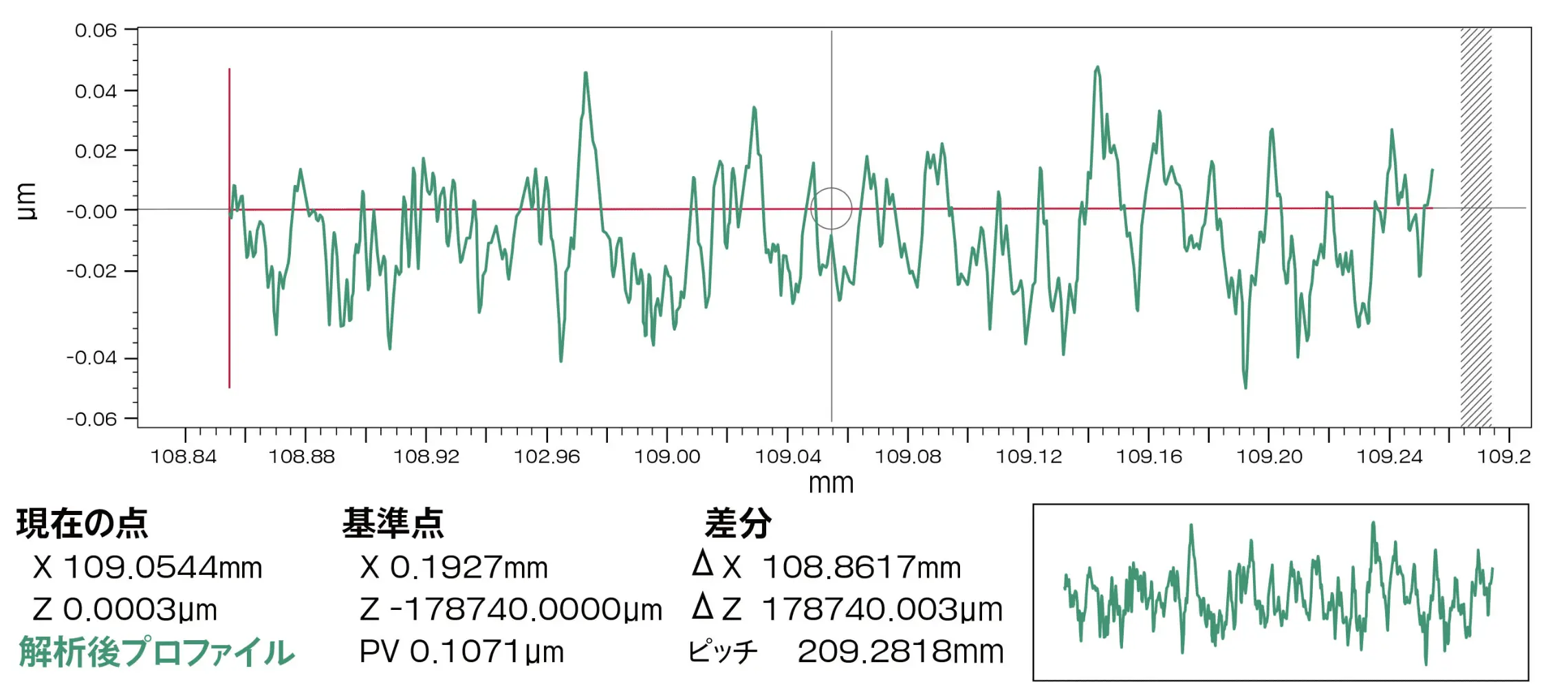

ⒷR部
Rz 0.0817µm

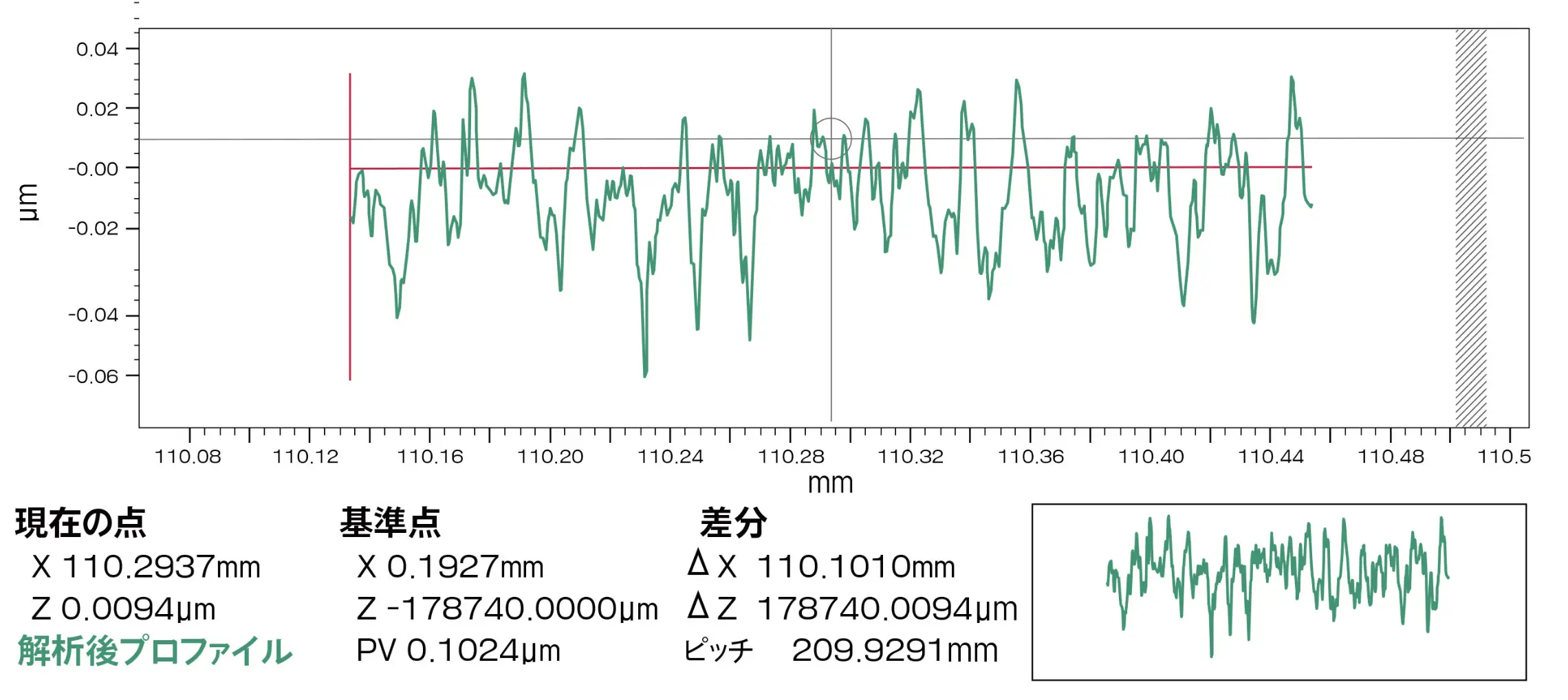

Ⓒテーパ部
Rz 0.0625µm
