研削盤 Seibuの機能/加工サンプル
加工サンプル
-

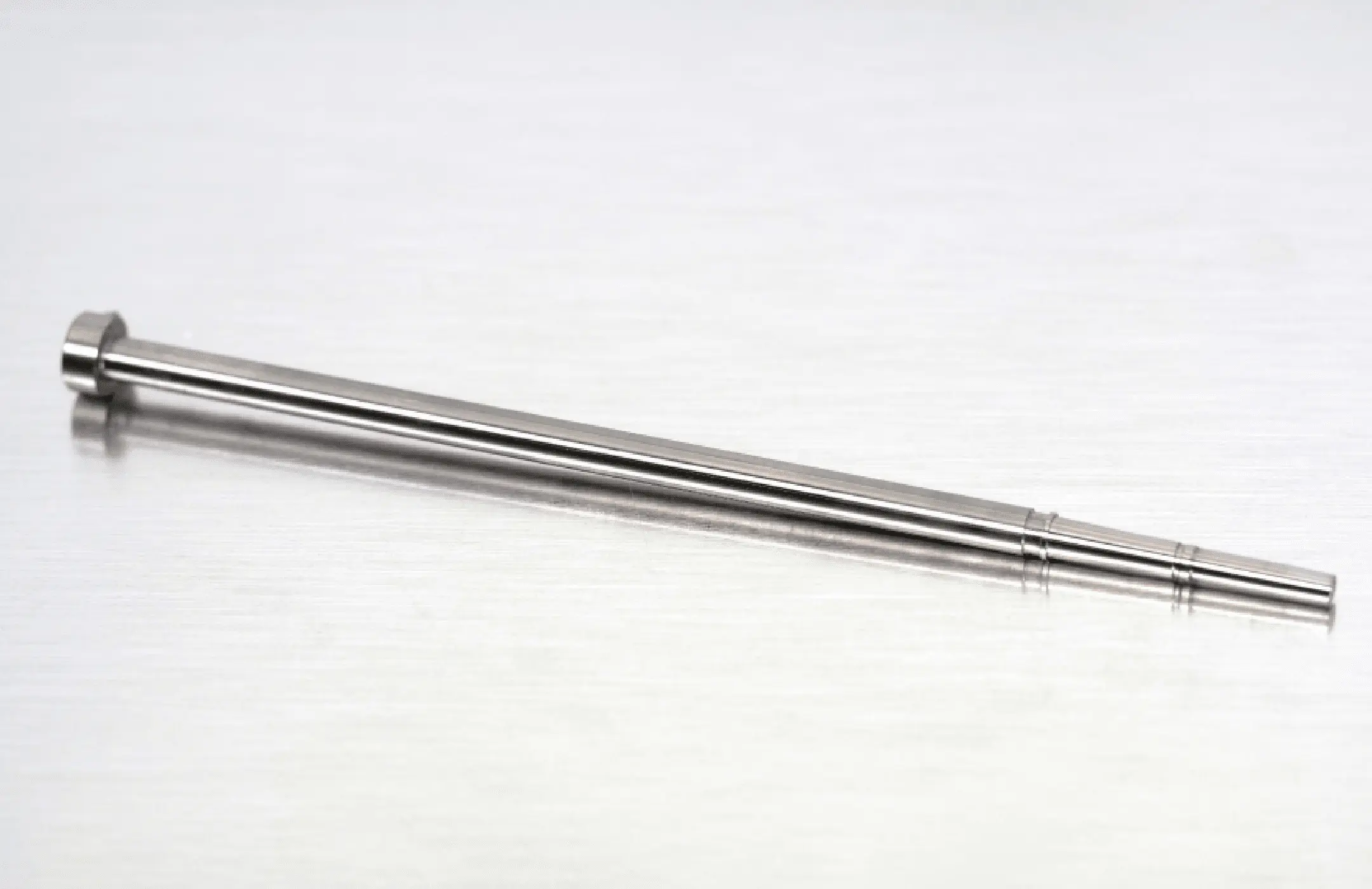

医療用(注射器)
材料 SKH51(HRC58) 素材 Φ6.5×130mm 加工長 32mm 面粗さ Ra0.05µｍ Rz 0.35µm 加工時間 2.5時間 加工機種 SFG-35HP
-

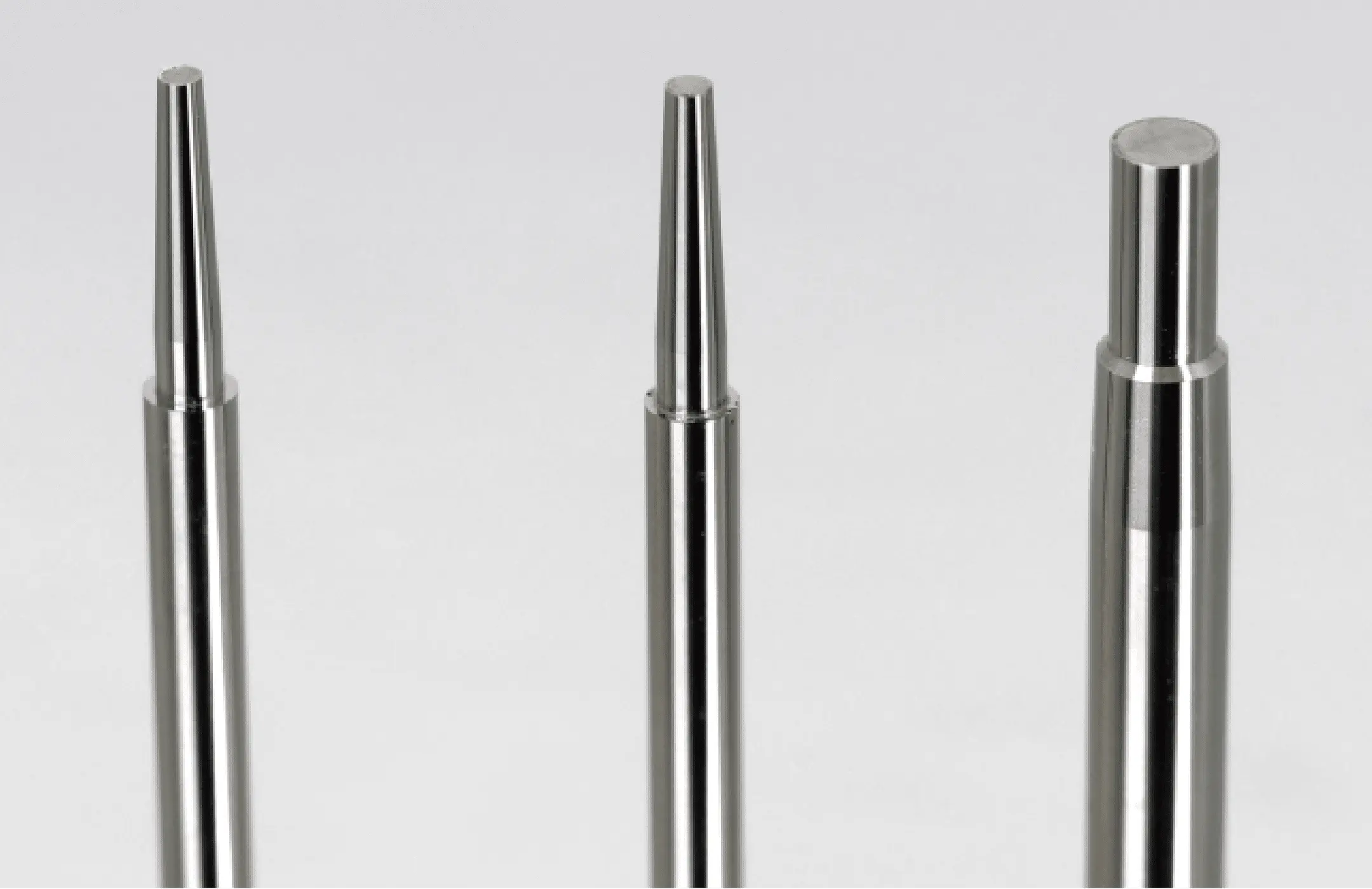

一般金型用(プラスチック金型)
材料 SKH51(HRC60) 素材 Φ4,Φ6 加工長 12mm 面粗さ Ra0.05µｍ Rz 0.30µm 加工時間 0.5時間 加工機種 SFG-28HP
-
光学用(レンズホルダー金型)
材料 SKH51(HRC58) 素材 Φ6.5×50mm 加工長 8mm 面粗さ Ra0.05µｍ Rz 0.40µm 加工時間 1.0時間 加工機種 SFG-28HP
-

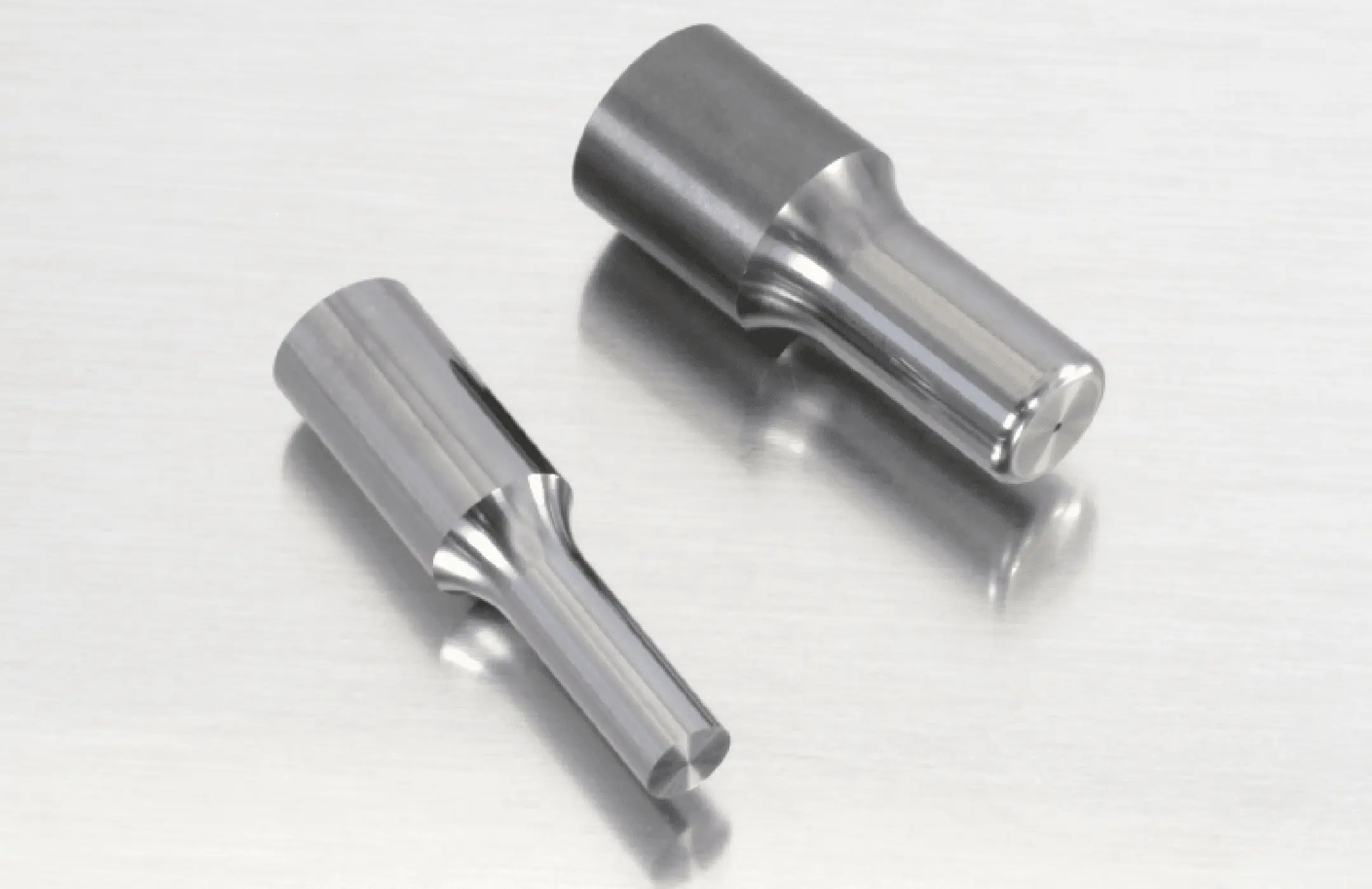

一般金型用(プレス金型用パンチ)
材料 VD45(HRA90) 素材 Φ8～Φ14×50ｍｍ 加工長 全面 面粗さ Ra0.03µｍ Rz 0.19µm 加工時間 4.0時間 加工機種 SFG-35HP
-

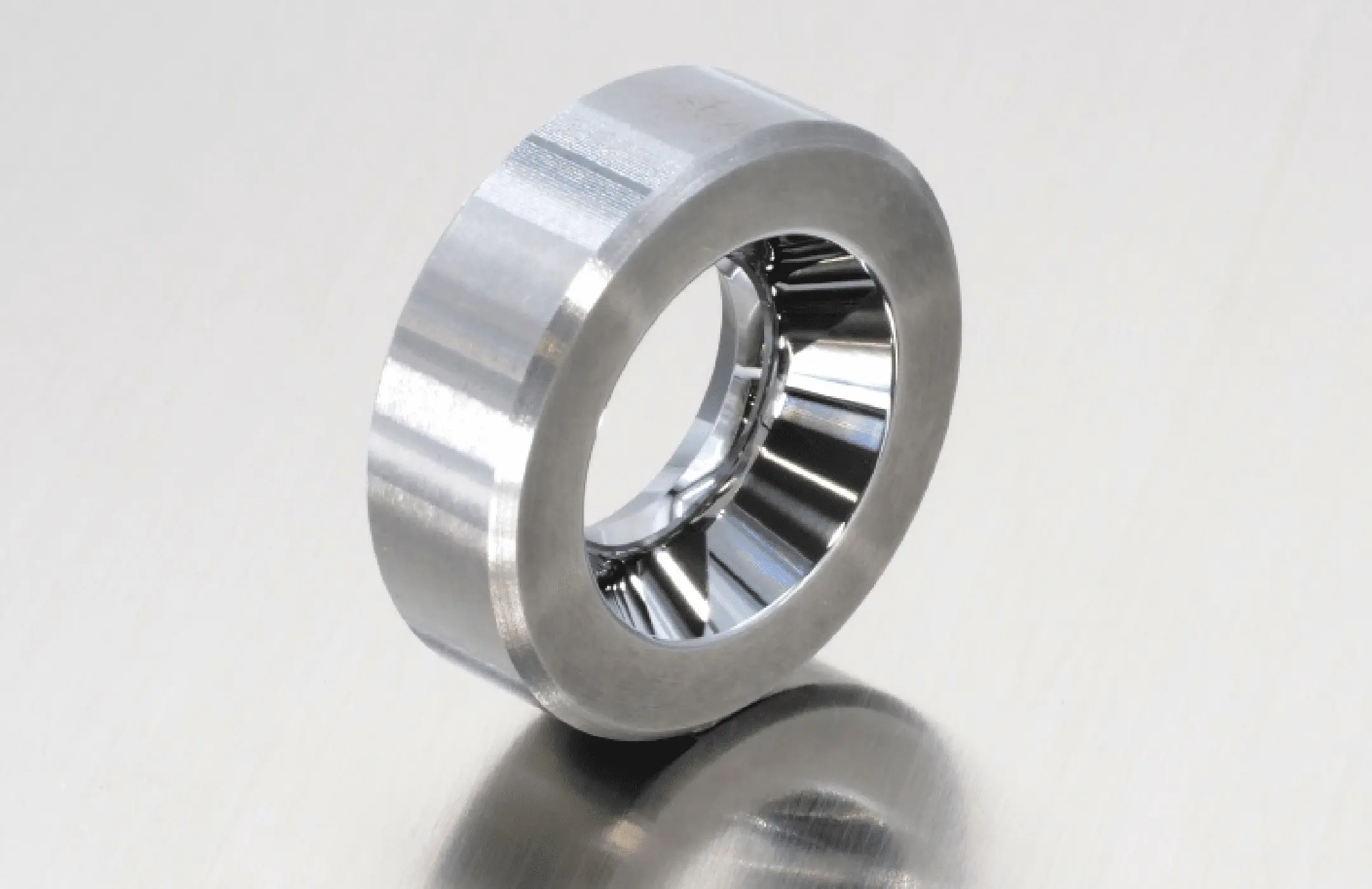

電池(引抜金型)
材料 超硬(KG03)(HRA92) 素材 Φ14～Φ20×10mm 加工長 Φ32×10mm 面粗さ Ra0.01µｍ Rz 0.08µm 加工時間 1.5時間 加工機種 SFG-35HP
-
内径研削サンプル
材料 超硬(G5) 素材 Φ8～Φ14×50mm 加工長 Φ50×36mm 面粗さ Ra0.01µｍ Rz 0.08µm 加工時間 1.5時間 加工機種 SFG-35HP
-

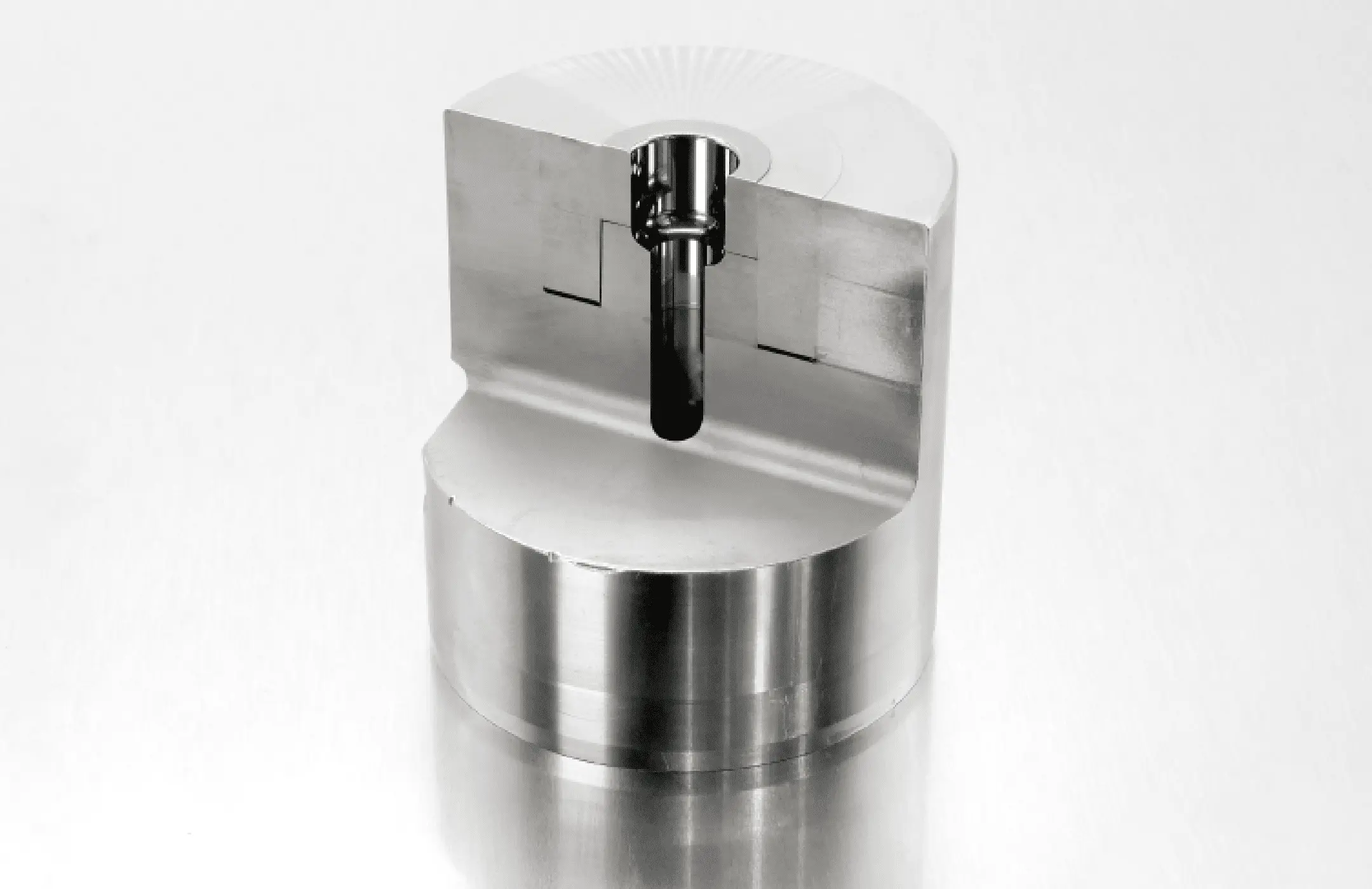

自動車(冷間鍛造)
材料 超硬(G5)(HRA87) 素材 Φ100×100mm 加工長 Φ20 面粗さ Ra0.03µｍ Rz 0.15µm 加工時間 1.5時間 加工機種 SFG-35HP
-
技能検定ワーク(テストサンプル)
材料 SKD61 面粗さ(内径) Ra0.02µｍ Rz 0.15µm 面粗さ(外径) Ra0.03µｍ Rz 0.18µm 加工機種 SFG-35HP
