放電加工機 製品情報/加工サンプル
製品情報
水仕様ワイヤ放電加工機
SuperMM80B
超精密機
800×600
| 標準仕様 | SuperMM80B |
|---|---|
| 工作物最大寸法 | 1,000×800×150mm |
| 工作物最大質量 | 600kg |
| 各軸移動量 | 800×600×230mm |
| 自動ワイヤ供給装置 | AWF-4 標準装備 |
| U-V軸移動量 | ±60×±60mm |
| 最大テーパ角度 |
±10°/板厚150mm (±45°/40mm:オプション) |
| 外形寸法 | 2,380×2,400×2,155mm |
| 質量 | 6,300kg |
| 使用ワイヤ電極径 |
標準:Φ0.2mm Φ0.1～0.3mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF1100BD |
MM75UP
超精密機
750×500
| 標準仕様 | MM75UP |
|---|---|
| 工作物最大寸法 | 900×850×300mm |
| 工作物最大質量 | 1,000kg |
| 各軸移動量 | 750×500×310 |
| U-V軸移動量 | ±60×±60mm |
| 最大テーパ角度 |
±10°/板厚270mm (±45°/40mm:オプション) |
| 外形寸法 | 2,280×2,410×2,100mm |
| 質量 | 5,600kg |
| 使用ワイヤ電極径 |
標準:Φ0.2mm Φ0.05～0.3mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF75-01 |
MM75UPの仕様について
掲載されている情報は、現時点での参考情報であり、最終的な製品仕様とは異なる場合があります。製品の購入や導入を検討される方は、最新の情報を当社担当者にお問い合わせください。
M75HP
精密機
750×500
| 標準仕様 | M75HP |
|---|---|
| 工作物最大寸法 | 900×850×300mm |
| 工作物最大質量 | 1,000kg |
| 各軸移動量 | 750×500×310 |
| U-V軸移動量 | ±60×±60mm |
| 最大テーパ角度 |
±10°/板厚270mm (±45°/40mm:オプション) |
| 外形寸法 | 2,280×2,410×2,100mm |
| 質量 | 5,600kg |
| 使用ワイヤ電極径 |
標準:Φ0.2mm Φ0.07～0.3mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF75-01 |
M75HPの仕様について
掲載されている情報は、現時点での参考情報であり、最終的な製品仕様とは異なる場合があります。製品の購入や導入を検討される方は、最新の情報を当社担当者にお問い合わせください。

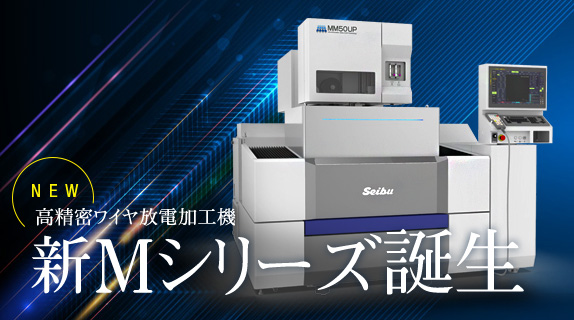

MM50UP
超精密機
500×400
| 標準仕様 | MM50UP |
|---|---|
| 工作物最大寸法 | 850×730×300mm |
| 工作物最大質量 | 800kg |
| 各軸移動量 | 500×400×310mm |
| U-V軸移動量 | ±60×±60mm |
| 最大テーパ角度 |
±10°/板厚300mm (±45°/40mm:オプション) |
| 外形寸法 | 1,915×2,260×2,035mm |
| 質量 | 3,300kg |
| 使用ワイヤ電極径 |
標準:Φ0.2mm Φ0.05～0.3mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF50-01 |
M50HP
精密機
500×400
| 標準仕様 | M50HP |
|---|---|
| 工作物最大寸法 | 850×730×300mm |
| 工作物最大質量 | 800kg |
| 各軸移動量 | 500×400×310mm |
| U-V軸移動量 | ±60×±60mm |
| 最大テーパ角度 |
±10°/板厚300mm (±45°/40mm:オプション) |
| 外形寸法 | 1,915×2,260×2,035mm |
| 質量 | 3,300kg |
| 使用ワイヤ電極径 |
標準:Φ0.2mm Φ0.07～0.3mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF50-01 |
MM35UP
超精密機
350×300
| 標準仕様 | MM35UP |
|---|---|
| 工作物最大寸法 | 700×630×220mm |
| 工作物最大質量 | 350kg |
| 各軸移動量 | 350×300×230mm |
| U-V軸移動量 | ±60×±60mm |
| 最大テーパ角度 |
±10°/板厚220mm (±45°/40mm:オプション) |
| 外形寸法 | 1,640×2,060×1,955mm |
| 質量 | 2,700kg |
| 使用ワイヤ電極径 |
標準:Φ0.2mm Φ0.05～0.3mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF35-01 |
M35HP
精密機
350×300
| 標準仕様 | M35HP |
|---|---|
| 工作物最大寸法 | 700×630×220mm |
| 工作物最大質量 | 350kg |
| 各軸移動量 | 350×300×230mm |
| U-V軸移動量 | ±60×±60mm |
| 最大テーパ角度 |
±10°/板厚220mm (±45°/40mm:オプション) |
| 外形寸法 | 1,640×2,060×1,955mm |
| 質量 | 2,700kg |
| 使用ワイヤ電極径 |
標準:Φ0.2mm Φ0.07～0.3mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF35-01 |
MEX15
超精密機
150×150
| 標準仕様 | MEX15 |
|---|---|
| 工作物最大寸法 | 180×165×60mm※1 |
| 工作物最大質量 | 12kg※2 |
| 各軸移動量 | 150×150×120mm |
| U-V軸移動量 | ±20×±20mm |
| 最大テーパ角度 | ±10°/板厚60mm 円錐加工 |
| 外形寸法 | 1,830×1,770×1,855mm |
| 質量 | 3,250kg |
| 使用ワイヤ電極径 |
標準:Φ0.1mm Φ0.03～0.15mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF300 |
- ※1工作物最大質量を超えないこと
- ※2治具等質量含む
油仕様ワイヤ放電加工機
MEX15
超精密機
150×150
| 標準仕様 | MEX15 |
|---|---|
| 工作物最大寸法 | 180×165×60mm※1 |
| 工作物最大質量 | 12kg※2 |
| 各軸移動量 | 150×150×120mm |
| U-V軸移動量 | ±20×±20mm |
| 最大テーパ角度 | ±10°/板厚60mm 円錐加工 |
| 外形寸法 | 1,830×1,770×1,855mm |
| 質量 | 3,250kg |
| 使用ワイヤ電極径 |
標準:Φ0.1mm Φ0.03～0.15mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF300 |
- ※1工作物最大質量を超えないこと
- ※2治具等質量含む
M25LP
超精密機
250×250
| 標準仕様 | M25LP |
|---|---|
| 工作物最大寸法 | 270×270×100mm |
| 工作物最大質量 | 150kg |
| 各軸移動量 | 250×250×200mm |
| U-V軸移動量 | ±35×±35mm |
| 最大テーパ角度 | ±10°/100mm |
| 外形寸法 | 1,770×2,040×2,018mm |
| 質量 | 3,100kg |
| 使用ワイヤ電極径 |
標準:Φ0.2mm Φ0.05～0.20mm |
| 制御装置 | Smart NC |
| 加工電源 | MPSC-20 |
| ろ過装置 | MF330 |
加工サンプル
SMM80B,MM-UP,M-HP
-
組み合わせ加工
材料 SKD11 ワイヤ径 Φ0.2 板厚 60mm 面粗さ Ra 0.25µm, Rz 2.00µm 加工時間 50時間
-
高板厚テーパ組み合わせ加工
材料 SKD11 ワイヤ径 Φ0.25 板厚 100mm 面粗さ Ra 0.30µm, Rz 2.80µm 加工時間 4時間 テーパ角度 10°
MEX15
-
リードフレーム加工水加工
材料 SKD11 ワイヤ径 Φ0.03 板厚 3mm 面粗さ Ra 0.10µm, Rz 0.90µm 加工時間 1時間 形状精度 ±1µm
-
櫛歯加工油加工
材料 WC ワイヤ径 Φ0.03 板厚 1mm 面粗さ Ra 0.10µm, Rz 0.91µm 加工時間 4時間 形状精度 ±2µm
