放電加工機 Seibuの機能/加工サンプル

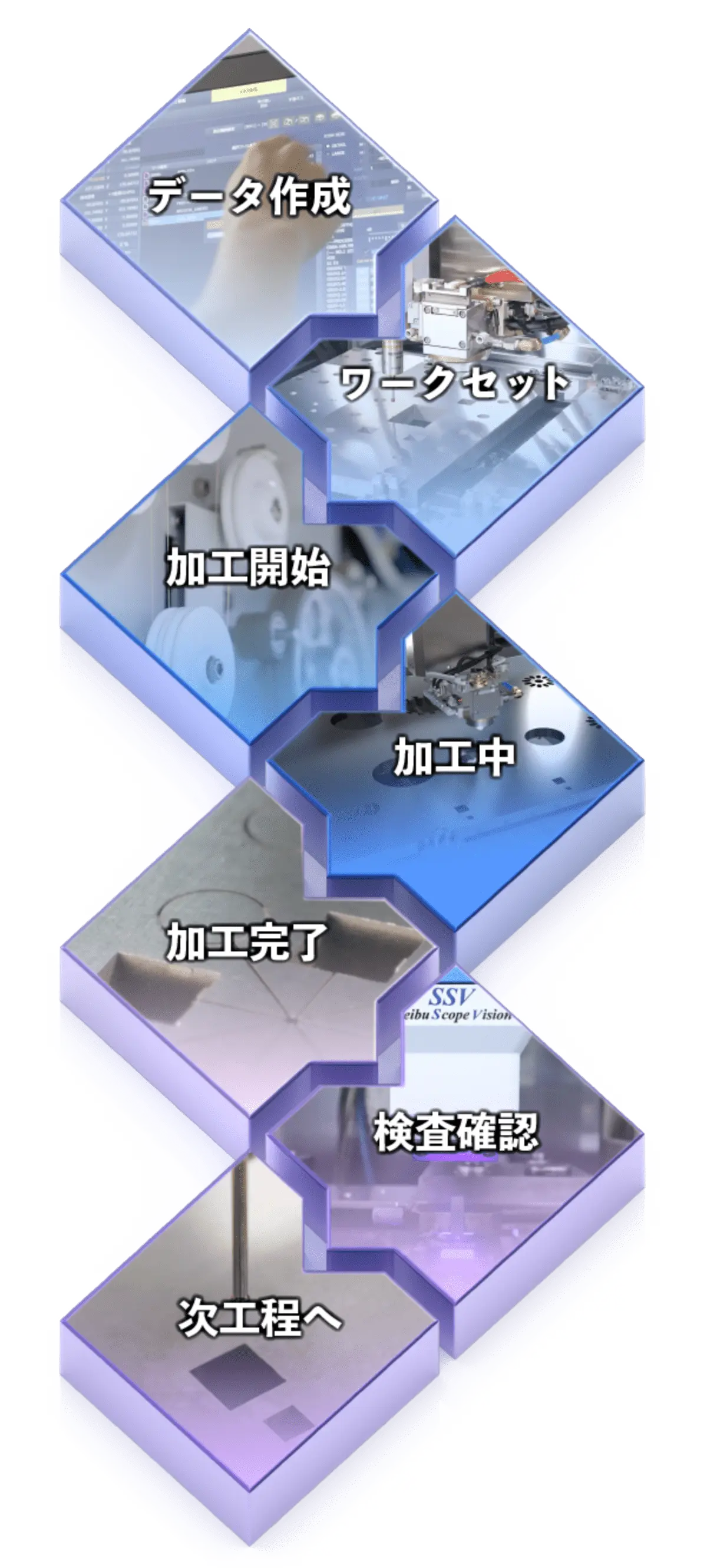

Seibuの機能
-
データ作成
つかいやすいSmart NC/新メンテナンス画面/SO-Assist/CC-Support/SS-Link
-
ワークセット
かんたんセット新設計ワークテーブル/3Dレベルアジャスト/3Dレベルアジャストプラス/穴あけ太郎
-
加工開始
つなぎつづける技術ツインテンション・ダンサーローラ/AWF/断線点供給/フリクションセンサ/
フリクションセンサ供給システム/水中結線/細線供給/飛び出し図形/
供給困難なワークへも確実に供給/丸形ダイヤモンドダイスガイド/ジェット供給装置 -
加工中
つねに精確テーパ加工精度向上機能/アプローチ部傷低減機能/最良面・加工面粗さ向上/真円度
-
加工完了
安定した精度高剛性機械構造/高精度・高効率電源MPSC-20/サーマルアジャスト24
-
検査確認
作業レス化コア・ステッチ/コア・キャッチ/コア・キャッチ変換ソフト/SSV/ELコーティング
-
次工程へ
クリアランスゼロ金型のジグ研レス化/高精度大型金型プレート
加工サンプル
SMM80B,MM-UP,M-HP
-

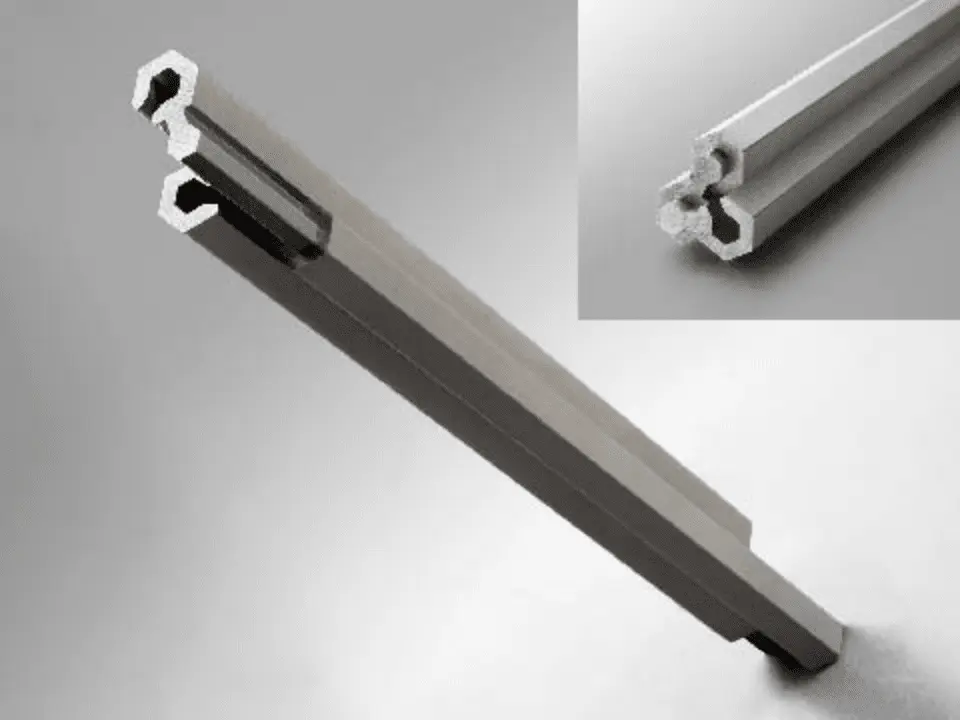

組み合わせ加工
材料 SKD11 ワイヤ径 Φ0.2 板厚 60mm 面粗さ Ra 0.25µm, Rz 2.00µm 加工時間 50時間
-

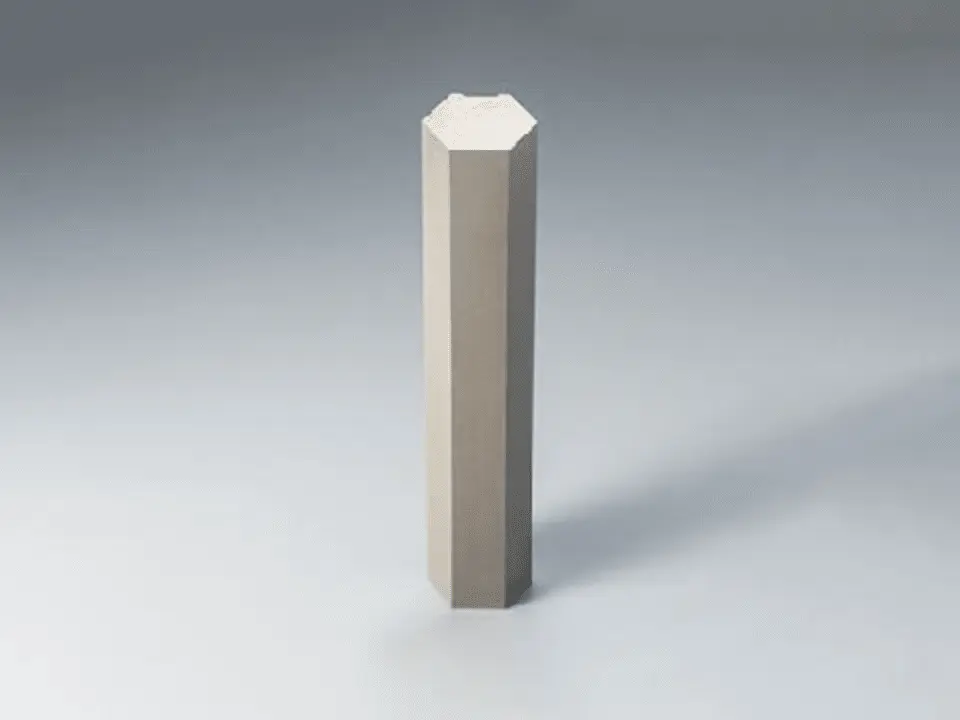

高板厚パンチ加工
材料 SKD11 ワイヤ径 Φ0.2 板厚 120mm 面粗さ Ra 0.31µm, Rz 2.50µm 加工時間 3.5時間
-

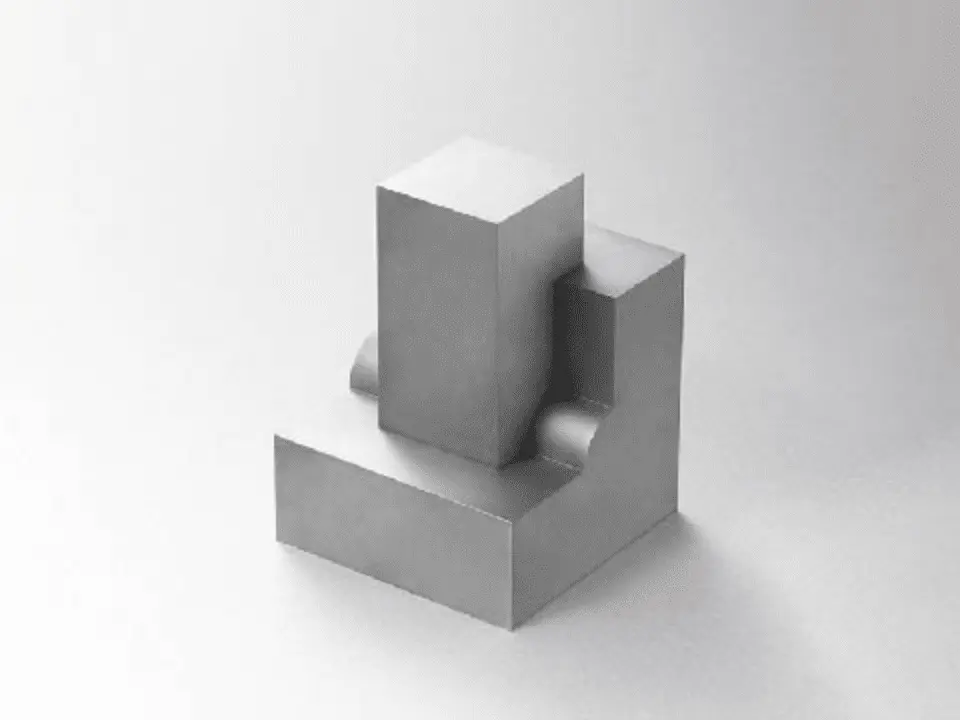

高精密段差組み合わせ加工
材料 SKD11 ワイヤ径 Φ0.25 板厚 60・80mm 面粗さ Ra 0.25µm, Rz 2.00µm 加工時間 7.3時間 形状精度 ±2µm
-

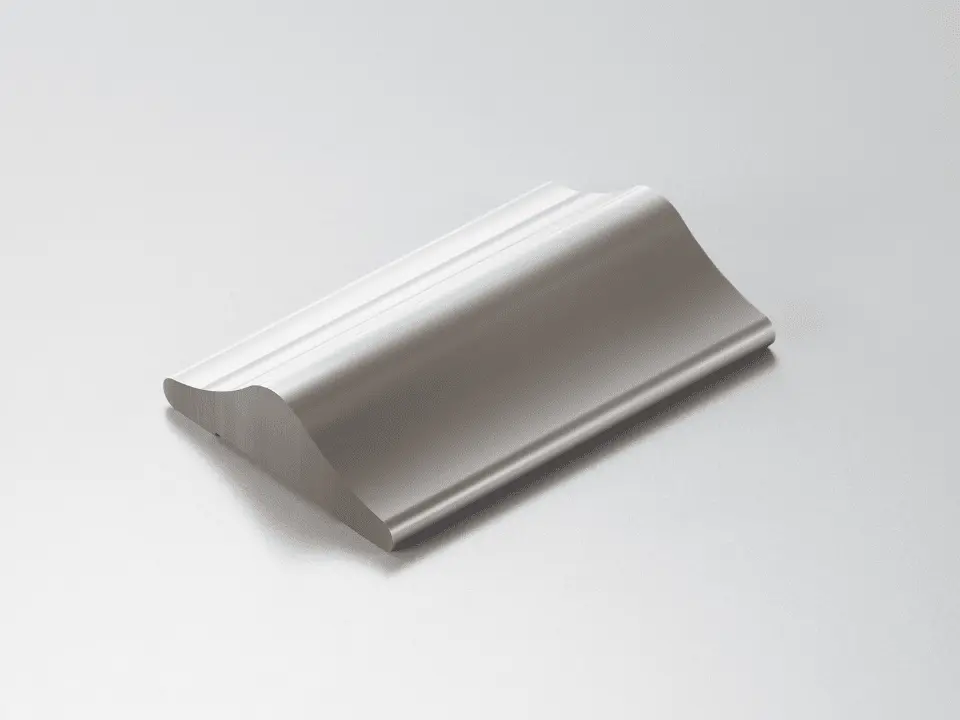

最良面加工
材料 SKD11 ワイヤ径 Φ0.1 板厚 30mm 面粗さ Ra 0.06µm, Rz 0.50µm 加工時間 3時間
-

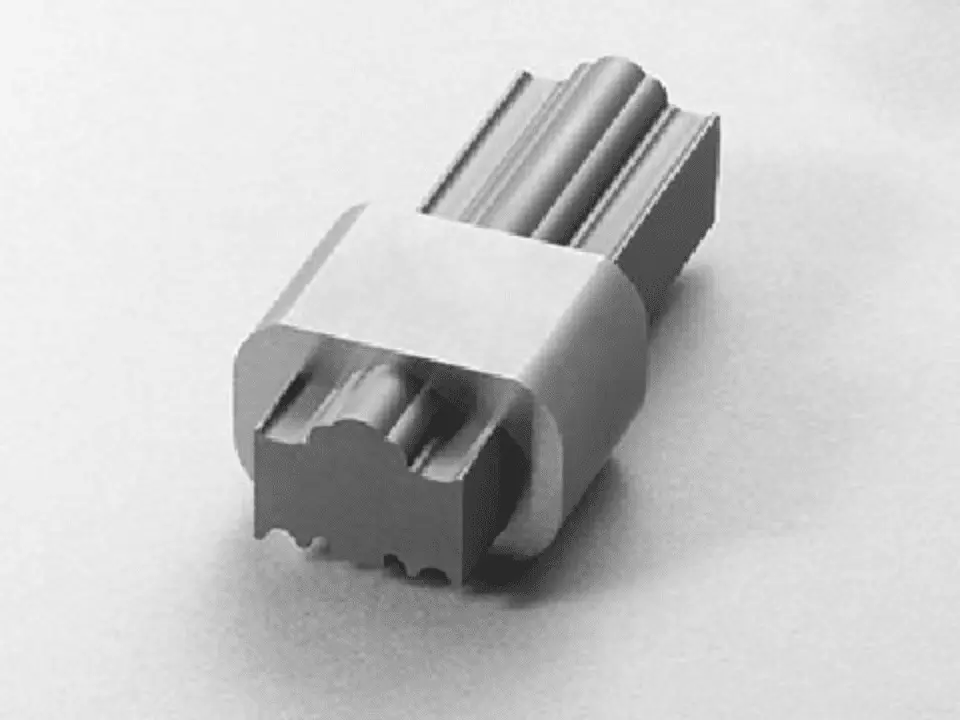

高板厚テーパ組み合わせ加工
材料 SKD11 ワイヤ径 Φ0.25 板厚 100mm 面粗さ Ra 0.30µm, Rz 2.80µm 加工時間 4時間 テーパ角度 10°
-

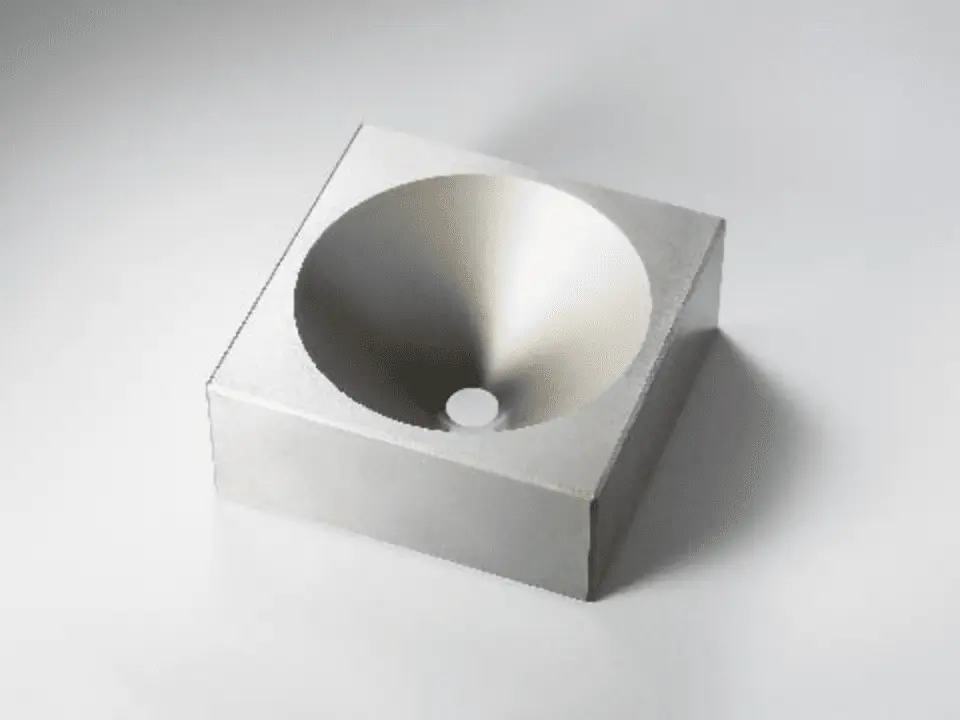

45度テーパ加工
材料 SKD11 ワイヤ径 Φ0.2(Megacut-T) 板厚 40mm 面粗さ Ra 0.50µm, Rz 4.50µm 加工時間 5時間
-
最良面加工
材料 SKD11 ワイヤ径 Φ0.2 板厚 30mm 面粗さ Ra 0.08µm, Rz 0.65µm 加工時間 4.3時間 形状精度 ±2µm
-
高板厚組み合わせ加工
材料 SKD11 ワイヤ径 Φ0.25 板厚 200mm 面粗さ Ra 0.55µm, Rz 4.41µm 加工時間 21時間(合計) 形状精度 ±2µm
-

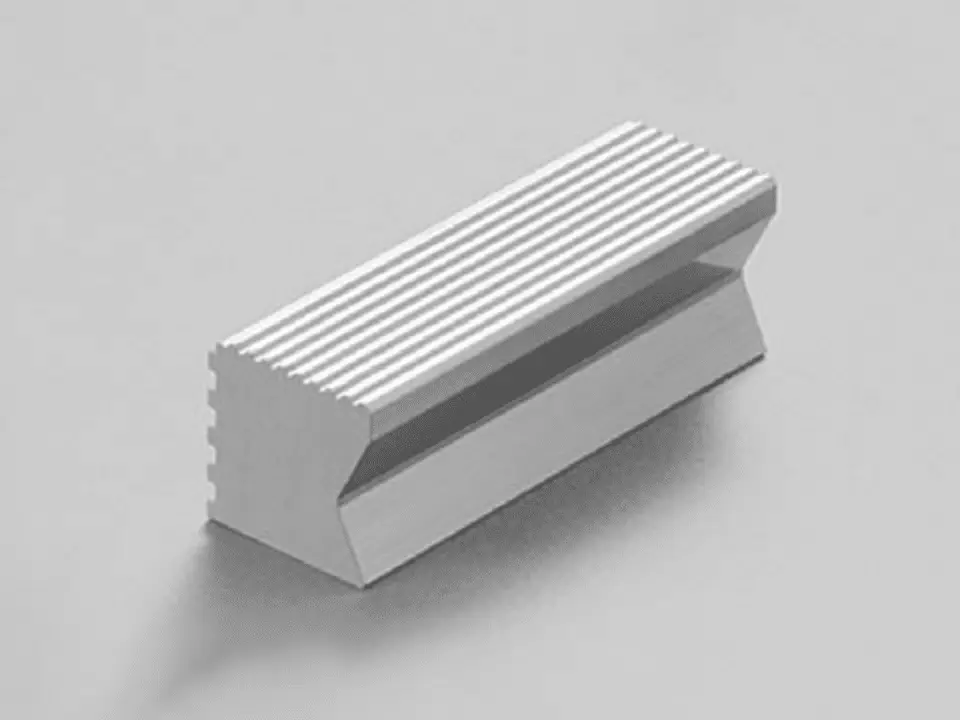

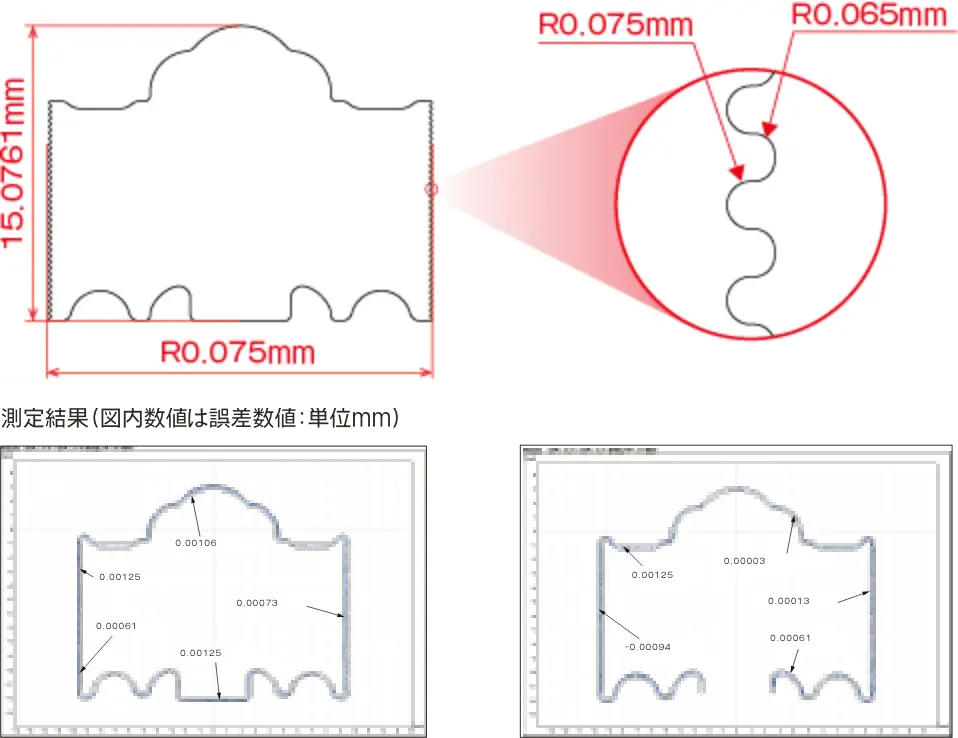

セレーション加工
ダイ
材料 SKD11 ワイヤ径 Φ0.1 板厚 20mm 面粗さ Ra 0.15µm, Rz 1.21µm 加工時間 3.8時間 形状精度 ±2µm パンチ
材料 超硬(RG3) ワイヤ径 Φ0.10,Φ0.25 板厚 60mm 面粗さ Ra 0.12µm Rz 0.98µm 加工時間 8.2時間 形状精度 ±2µm
MEX15
-

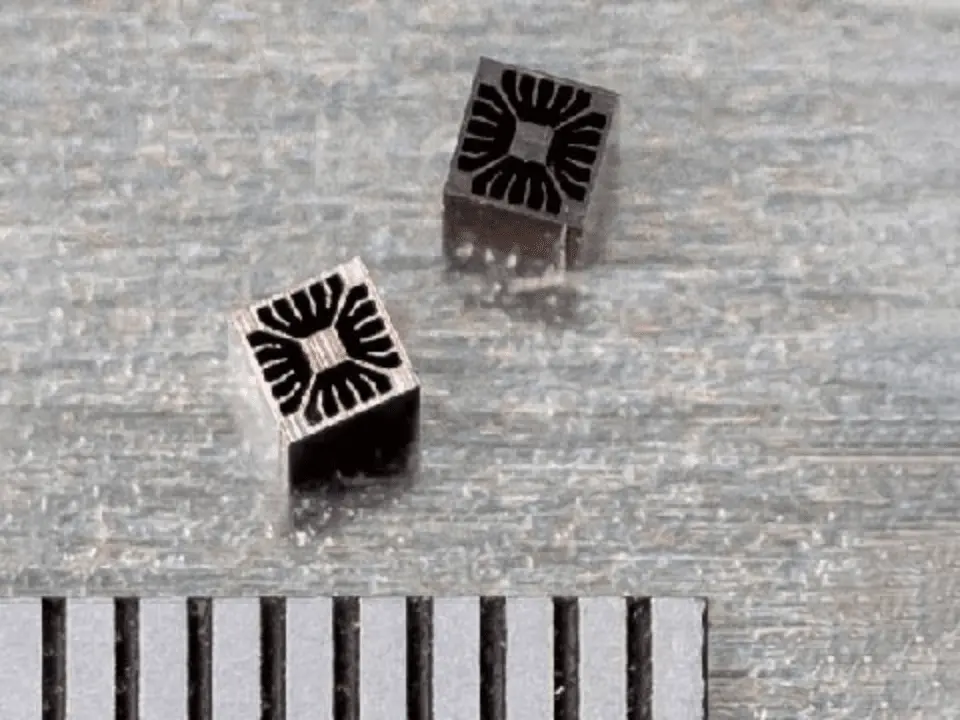

リードフレーム加工水加工
材料 SKD11 ワイヤ径 Φ0.03 板厚 3mm 面粗さ Ra 0.10µm, Rz 0.90µm 加工時間 1時間 形状精度 ±1µm
-
櫛歯加工油加工
材料 WC ワイヤ径 Φ0.03 板厚 1mm 面粗さ Ra 0.10µm, Rz 0.91µm 加工時間 4時間 形状精度 ±2µm
-
超微細加工油加工
材料 WC ワイヤ径 Φ0.03 板厚 1mm 面粗さ Ra 0.10µm, Rz 0.90µm 加工時間 1時間35分 形状精度 ±1.5µm
